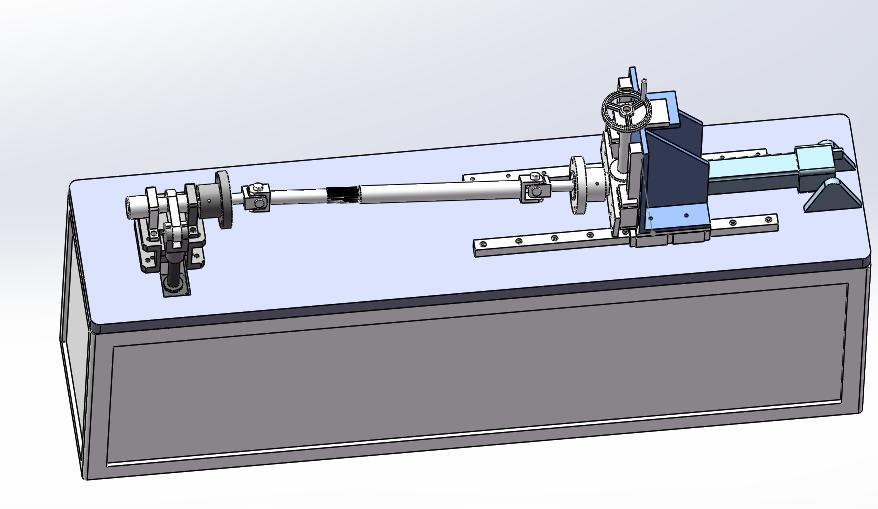

螺纹紧固件试验分析系统

螺纹紧固件试验分析系统使用范围：

检查紧固件组件组装中使用的螺钉和螺母的质量对螺纹接头的质量有很大影响。性能测试是用于装配过程的比较重要的分析类型。它们确定紧固件部件的机械性能和公差，以确保它们满足其性能要求。采用最先进“夹紧力---螺纹扭矩”复合传感器。

螺纹紧固件试验分析系统功能模块：

有效力矩测试----ISO2320-2008,锁紧螺母的紧固特性

摩擦系数测试---ISO16047-2005、GB/T16823

模拟工况试验----根据顾客不同装配工艺编程来验证装配有效性

衰减检测-------延时检测轴力的衰减曲线

屈服拧紧试验----检测屈服点需要的装配扭矩、轴力

拧紧破坏试验----检测紧固件破坏的轴力、扭矩

其符合标准参考：ISO16047，GB/T 3098.9－2002、GB/T16823.3-2010、ISO 2320

同时满足不同车厂标准：DIN946、JISB1084、WZ100、101、GMW3359、SAE USCAR10、11， VW01131等

测试参数：轴力（夹紧力）、总扭矩、螺纹扭矩、支撑面扭矩、总摩擦系数、

支撑面摩擦系数、螺纹摩擦系数、K系数的测试试验。

螺纹紧固件试验分析系统传感器技术及结构组成

动态总扭矩传感器----------------- -德国定制

“螺纹扭矩—轴力”复合传感器-------------德国定制，完全和德国设备同步

工装专业性，测试样件长度≥2.5D即可，解决短样件不能测试（需要做替代件）的问题，

可以满足客户任意的异形样件测试，丰富的工装设计测试经验。

螺纹紧固件试验分析系统主要技术参数：

1.紧固总扭矩测量范围：1000 Nm

2.轴力夹紧力： 400KN

3.螺纹扭矩：500NM

4.扭矩测量精度：±0.5%

5.扭角测量分辨率：0.001°

6.扭角测量精度：  ±0.5%

7.加载转速： 0～30r/min

8.夹紧载荷精度：±1%

9.扭转方向： 正、反两个方向

10.电源功率：10KW，三相 AC 380V

11.测试规格范围：M8—M22

螺纹紧固件试验分析系统测控系统和软件技术:

多通道运行速度最快和性能最稳定的前沿技术DSP测控系统

采样频率：1000组数据以上/秒

采用目前最先进的网口通信，传输数据稳定可靠高效。

扩展功能强大,可以扩展成12通道以上

完全自主研发，打破依赖进口系统的局面

软件功能强大，完全可以按用户要求任意编程。

设备数据准确性保证

设备出厂前，权威计量院校准计量，出具第三方计量报告

试验数据和海盐国家标准件检测中心（德国设备）、德国SCHATZ公司设备做对比试验，保证三家试验数据完全同步，才准予出厂

终身提供设备校准计量服务

所有试验数据和进口设备完全同步，软件功能程序全部免费开放

更多螺纹紧固件试验分析系统资料请电话联系我们济南信标自动化有限公司
