微机控制电子减震疲劳试验机技术方案
发布:信标自动化 发布时间:2024-05-06 15:07:51 浏览次数:64次



TPL-W20KN微机控制电子减震疲劳试验机弹簧疲劳性能测试

设备简介:

微机控制电子减震疲劳试验机弹簧疲劳性能测试是严格按照国家标准要求设计制造的零部件疲劳寿命测试专用检测设备,广泛应用于医疗行业的非金属材料试样的拉压疲劳性能测试,由微机控制自动完成试样的整个循环测试过程,并可打印出试验报告。用户在使用中可根据实际需要调整测试程序,操作极为方便。可替代同类型进口产品,是医疗机构、大专院校、科研单位、质检机构等生产厂家、使用者之.S选。

设备组成:

1、落地门式加载主机

两立柱门式设计,上横梁十字结构,手动锁紧,下端安装有四个防震脚杯,大直径立柱结构框架强度高。

2、伺服作动缸、驱动装置(单通道):

作动器有效行程±50mm,自带高精度数字位移传感器,并在作动器振幅极限位置设计缓冲区,避免运行失控产生损伤。

作动系统采用消隙装置,力值自动定心,减小侧向力,降低高频拉伸试验时的冲击,有效改善试验波形。

3、数据采集控制系统:

由单通道全数字动态伺服控制器、计算机和软件以及附件等组成

4、高精度负荷传感器

采用高精度负荷传感器,过载能力120%。置于作动活塞前端,带自锁紧螺母。出厂前对传感器标定完毕。

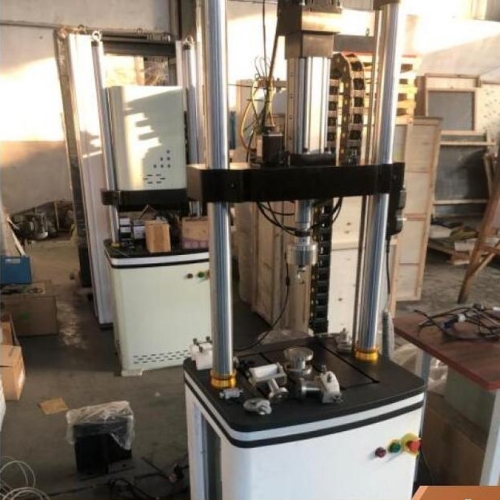

3假肢髋关节结构强度试验机 动静态疲劳测试系统.png

设备功能:

材料试样的疲劳性能检测:

(1)疲劳控制方式1:定变形疲劳试验,有力-时间曲线,变形幅值-次数曲线,正弦波曲线

(2)疲劳控制方式2:定力值疲劳试验,有变形-时间曲线,力值幅值-次数曲线,正弦波曲线

(3)软件支持10Hz试验频率,实际频率根据试样的变形而变化,一般情况变形量大的情况下,频率会降低!

(4)通过检测材料试样的使用次数或力值衰减程度来判断材料试样是否合格。

(5)试验过程中,试样破损或者力值衰减到设定值,机器可自动停机,如果D一天没有做完,第二天可以接着做,依次类推。

微机控制电子减震疲劳试验机主要性能指标:

1.   Z大试验力:              ±20kn

2.   试验力分辨率:            0.01KN

3.   力值精确测量范围:         2%FS-100.%FS

4.   试验力动态示值波动度:    ±1%FS

5.   试验力精度               ±0.5%FS

6.   位移分辨率:              0.001mm

7.   振幅行程:                ±50mm

8.   频率:                   0.1-10Hz(根据幅频特性原理,一般情况下变形量大的情况下,频率会降低

9.   试验波形:                正弦波波形

10.  显示:                    计算机屏幕显示

11.  电源:                    220V,功率750W。

微机控制电子减震疲劳试验机设备主要配置:

序号

部件名称

单位

数量

1.

试验主机

1

2.

高精密伺服电机

1

3.

高精密伺服驱动器

1

4.

计测高精密伺服作动缸

1

5.

高精度负荷传感器

1

6.

专用拉伸辅具

1

7.

精密数据控制采集系统

1

8.

专用疲劳测试软件

1

9.

联想/惠普商用电脑

1

10.

联想/惠普显示器

1

11.

惠普喷墨打印机

1

12.

专用疲劳线缆

1

13.

说明书、合格证书、装箱单各一份

更多微机控制电子减震疲劳试验机弹簧疲劳性能测试资料请联系我们。
