电子式铝线卷绕扭转试验机技术资料
发布:信标自动化 发布时间:2024-05-09 14:48:37 浏览次数:56次

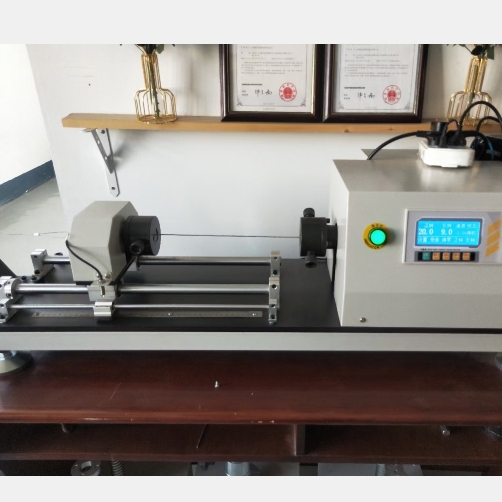

NR-6电子式铝线卷绕扭转试验机

关键词:电子式导线卷绕扭转试验机;铝线、钢线、钢杆、钢芯铝绞线电线电缆卷绕扭转试验机;GB/T 4909.4裸电线试验方法扭转试验机;GB/T 4909.7裸电线试验方法卷绕试验机

一、使用范围:

NR-6电子式铝线卷绕扭转试验机是一种新型扭转缠绕一体试验机,该机为卧式结构,由加载、传动、卷绕、加力、跟踪、等部分组成,适用于标称直径为Φ3-Φ6mm的导线的扭转、卷绕性能的测试;旋转速度:15、20、30、60转/分钟可调。主要测定线材在单向、双向扭转或缠绕中承受塑性变形的能力及显示线材表面及内部缺陷。

二、电子式铝线卷绕扭转试验机适用标准

1、GB/T2976-2004《金属材料 线材 缠绕试验方法》

2、GB/T239.1-2012《金属材料 线材 第一部分:单向扭转试验方法》

3、GB/T239.2-2012《金属材料 线材 第二部分:双向扭转试验方法》

4GB/T 7424.21-2021光缆测试标准

5GB/T 4909.4-2009 《裸电线试验方法.扭转试验》

6GB/T 4909.7-2009《裸电线试验方法.卷绕试验》标准要求

7、参考GB/T3428-2002GB/T3428-2012《架空绞线用镀锌钢线》等标准设计


三、电子式铝线卷绕扭转试验机主要技术参数:

1、两夹头最大距离:400mm

2、旋转速度:10、15、20、30、60

3、钳口硬度:HRC55~65

4、试验机工作噪音:<70db

    5、光缆直径:Φ3-Φ6mm

    6、卷绕速度:15/20/30/60rpm

 7、芯棒有效工作长度:100mm;芯棒直径(新标准要求配置):Ф2,Ф4,

Ф5,Ф6, Ф8,Ф10,Ф12,Ф14。

    8、电源:220V,50Hz;

9、卷绕方向:正转或反转;

10、整机尺寸(长*宽*高):1845mm*405mm*1025mm(以实际尺寸为准)

11、重量:265KG

三、结构及特点:

   1、主机:采用卧式结构,主体结构采用框架结构,以保证整机的刚性。芯棒采用优质合金结构钢,表面光滑,刚度大,保证其使用寿命。

   2、驱动系统:电动机驱动,转动扭矩大,加载均匀、稳定无冲击。

   3、传动系统:采用精密减速器传动,保证传动的均匀、稳定及较高的传动精度。

四、操作与使用:

 扭转试验操作方法:

1、根据需要旋转面板上的旋钮至所需速度即可;

2、选择距离时,先把右边的把手搬到垂直于滑动轴的位置,松开滑轨上限位板的螺丝;把所需试验的试样一端插入左手夹头中,夹紧试样并使试样的轴线与夹头的中心对正(目测),再把另一端置入右边夹头中,用同样的方法夹紧试样。试样装完后再把右边的把手放到与滑动轴平行位置。(砝码所施加的拉紧力不得大于该试样线材公称抗拉强度相应力值的2%,选好相应重量的砝码放在右边的砝码托盘上即可,如随机砝码不够用时,用户可根据需要自备)

3、根据需要选择适当的旋向,按动相应的旋向按扭按钮试验开始,直到试样断开,设备停机且试验结束。

五、维护与保养:

  1、试验机应安装在干燥、清洁、无震动的屋内。

  2、试验机安装后请接好地线。

3、在夹头滑轨部分每班一次少量加注20#机油(将夹头左、右拉动即可,三个月擦洗一次并上20#机油,防止锈蚀及油泥,减少轴向阻力)。

标签:NR-6电子式铝线卷绕扭转试验机

本公司是生产与销售试验机的专业厂家,中国试验机网特别推荐企业,主要生产经营各种材料与零部件的拉力试验机、压力试验机、扭转试验机、疲劳试验机、振动试验机、万能试验机等各种检测设备, 试验机国内首创液晶汉字显示、全程自动采集。
