格室节点四轴拉伸测试系统

　　一、 基本功能介绍：

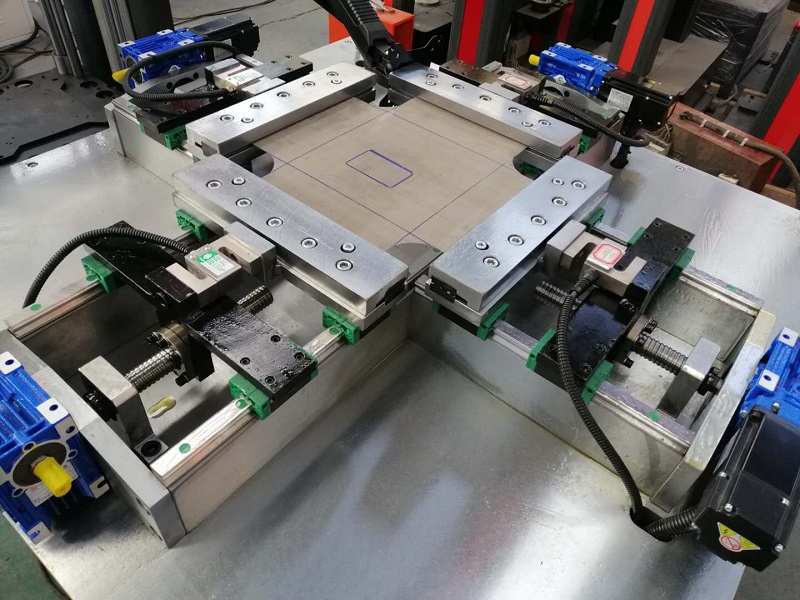

　　四轴拉伸测试系统用于测试格室节点在四个方向拉伸状态下，节点及母材的力学性能，四轴联动，原位拉伸，四根拉伸主梁交叉布置，每套拉伸夹具下面分别布置两组导轨，起到导向和拉伸时防转的功能，夹具及横梁移动时同步运行，X Y 方向分别布置测力传感器和变形传感器，分别测量两个方向力及变形的变化。专用测试软件，满足新标准中相关要求。

　　专用工装夹具，单边夹持，夹持长度50mm,钳口内部镶嵌软质材料，在保证夹持可靠的基础上防止划伤试件，机械式锁紧，稳定可靠，

　　控制系统采用联动补偿机制，（4轴加工中心算法） 闭环控制，保证拉伸时，绝对位置不变，控制模式分为力控制和位移控制，其中力控制过程中，追加了位移超差补偿，尽量降低试件的变形程度（正常是一个十字线，因为材料或者销钉强度不同，受力变形存在不一致的情况，软件中增加的补偿算了，一旦位移超差，系统会自动补偿，）

　　二、软件简介

　　1. ConquerTest界面友好、使用方便、功能强大。

　　2. 数据库采用ACCESS格式，方便携带和扩展

　　3. 同时可实时显示三路采集，并可任意切换；外加显示三路计算速度

　　4. 试验时，可同时显示多个曲线，可以设定需要显示的坐标，例如：载荷－时间，载荷－位移，应力－应变等多种曲线，坐标满度自动调节

　　5. 可以重新读取已经完成的试验，可以对试验曲线进行放大、缩小、平移，可以选择显示并标注特征位置。可以事后修改试验参数，可以强制标准特征点位置，并且重新计算修改后的结果，也可以还原。

　　6. 很好支持用户自定义Excel报告，每个试验可以支持多个用户自定义报告，支持把试验分析的曲线输出到用户自定义报告中

　　7. 可以方便添加新的试验标准库，可以在现有的标准上方便添加试验，可以针对每个试验设置不同的输入、输出项目，也可针对每个试验设置不同的报告格式，以及多个自定义报告。

　　8. 可以在现有试验的基础上设定试验加载的流程，试验步骤设置灵活方便，通俗易懂。

　　三、试验机设计、制造、检验依据下列标准相关条款

　　依据标准JT/T1328

　　1. GB/T2611《试验机通用技术要求》

　　2. JJF1103《万能试验机计算机数据采集系统评定》

　　3. JJG139《拉力、压力和万能试验机的检定规程》

　　4. GB/T19274-2003/XXXX土工合成材料  塑料土工格室

　　5. JJT516-2004土工格室的尺寸规格及施工规范

　　四、 电气系统：

　　（1）采用交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。

　　（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

　　（3）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

　　五、控制系统：

　　我公司自主研发的全数字闭环测控系统具有许多先进的特性和技术创新，主要体现在：

　　1、实现了试验力、试样变形、位移和试验进程的四种闭环控制；

　　2、数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000，全程不分档；

　　3、选用BB、AD、Xilinx等原装集成器件，全数字化设计；

　　4、符合PCI总线标准，微机自动识别和安装，做到“即插即测"；

　　5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换
