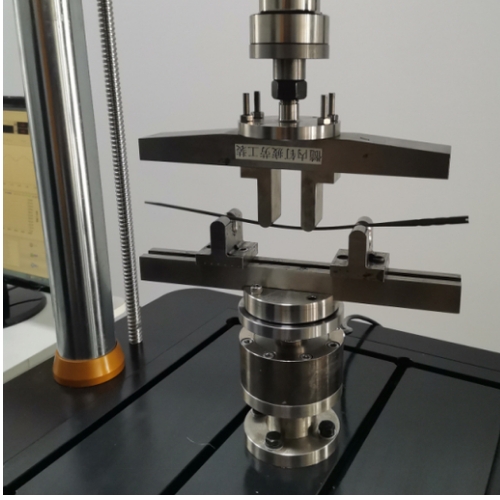

WDW-Y外固定架连接器刚度强度试验机

关键词：外固定架环形平面压缩强度试验机 外固定架骨针扭转强度试验机  外固定架骨针弯曲强度试验机

一、产品简介：

WDW-Y外固定架连接器刚度强度试验机是专门针对高等院校、科研院所及工厂检测而设计的新一代微机控制电子wan能试验机。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

二、 主机及工装夹具设计参考标准：

  GB/T10623 金属材料 力学性能试验术语

  GB/T16825.1 静力单轴试验机检验规程

  GB/T 24176 金属材料 疲劳试验 数据统计方案与分析方法

  YY/T0591-2011 骨结合植入物 金属带suo髓内钉

YY/T1782-2021 骨科外gu定支架力学性能测试方法

三、外固定架连接器刚度强度试验机主要技术指标：

1. zui大试验力: 10kn

2. 试验力测量范围: 0.4%--100.%。

3. 试验力示值精度:优于示值±0.5%

4. 试验力分辨力:1/300000(全程不分档或等效6档)

5. 横梁位移测量精度:分辨率高于0.025mm

6. 变形测量精度: ±0.5%（在0.2—10mm范围内），

7. 试验速度范围:0.01—500mm/min,无级调速，（返程速度可设定1000mm/min,出厂时为默认速度500 mm/min）

8. 速度控制精度:±1%(0.01~10mm/min); ±0.5%(10~500mm/min)

9. 恒力、恒变形、恒位移控制范围:   0.2%-100.%FS

10．恒力、恒变形、恒位移控制精度:

             设定值<10%FS时,设定值的±1.0%以内

             设定值≥10%FS时,设定值的±0.1%以内

11. 变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内

                     速率≥0.05%FS时为±0.5%设定值内

12. 试验空间:  450*1000

13．夹具形式:（根据YY∕T 1782-2021定制）

14. 夹紧方式：手动夹紧

15. 压盘尺寸：φ100 mm

16. 整机电源:单相220V，,50Hz，

17. 工作环境:室温—35℃,相对湿度不超过80%

18. 主机尺寸:850*650*1750（桌上式）

19. 重量: 450kg

标签：外固定架连接器刚度强度试验机
