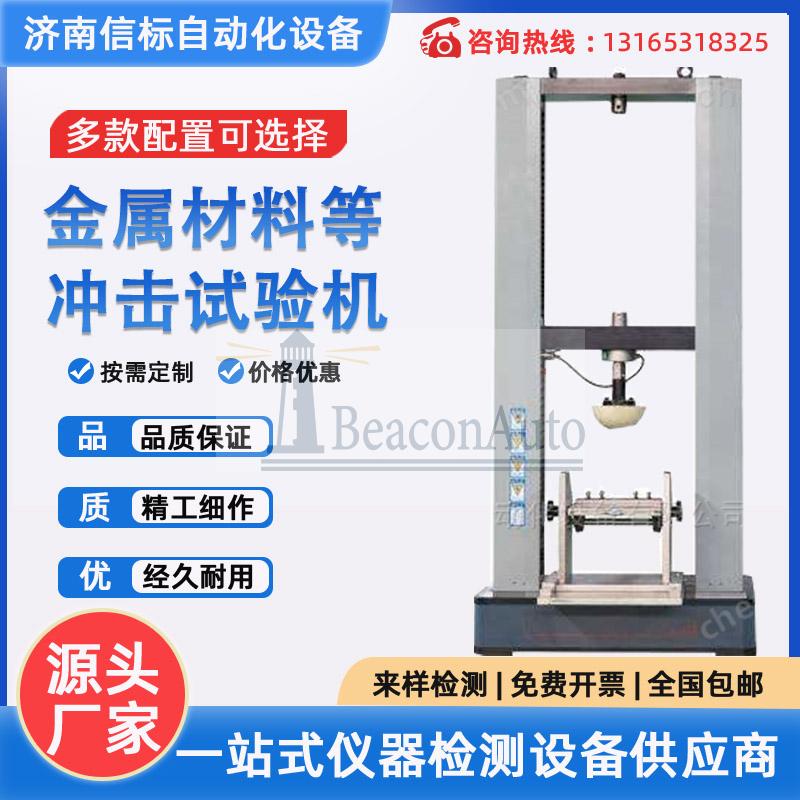

GCJ-100 光缆冲击试验机

 用途：

GCJ-100 光缆冲击试验机适用于测试光缆承受冲击的能力，通过施加冲击力，对于合格的光缆要求光纤不断裂，光纤的 衰减变化不超过光缆产品详细规范中规定的值，光缆护套不开裂。

2. GCJ-100 光缆冲击试验机特点：

本设备采用人机界面与PLC 控制，TFT 真彩屏显示测试参数和试验数据，冲击高度可调，配置不同的砝码   架，能满足接入网用蝶形引入光缆和其他光缆的冲击试验，速度无机调速，  造型美观、性能稳定、操作简单、 使用安全。

3. GCJ-100 光缆冲击试验机设备组成：

1) 冲击主机部分

2) 夹具

3) 砝码

4)  电气控制系统 (包括 PLC 模块)

5)  电控箱

6) 触摸屏

4.GCJ-100 光缆冲击试验机主要技术参数：

1) 冲击高度:150mm、300mm、  1000mm (高度可调) ；

2) 重锤重量：冲击重砣共 16kg，其中 2 只0.5kg 重砣、3 只 1kg 重砣、2 只 3kg 重砣，1 只6kg 重砣，根 据光缆试验要求自行添加调整；

3) 冲击速度：10~30 次/分  (速度可调) ；

4) 冲击次数：1~9999 次，可任意设置；

5) 冲击次数自动记录，运行至设置次数自动终止试验。

5.性能特点：

试验机主要用于光缆冲击性能试验，包括型式试验和出厂试验， 以确定光缆承受冲击 的能力。光缆冲击试验机主要由机架、滑动导轨、砝码、伺服电机减速机、转臂、 电控箱等 组成。

转动夹紧手轮，调整夹口高度，将光缆放入夹口摆正夹紧。

电控说明：试验机由PLC 与触摸屏控制，界面友好，操作简单，设置方便。本试验机驱动部分采用台达变 频器，它有过压、欠压、过流、过热、等保护功能。控制面板上的“急停开关”用于意外情况或需紧急停止 时使用，将其拍下有效，  需恢复时按箭头方向向右旋起。恢复时时间间隔请在 30S 以上。

6.GCJ-100 光缆冲击试验机安装环境：

1) 室内温度要求：10℃-40℃；

2) 室内湿度要求：<80% (不结露) ；

3) 无明显电磁场干扰；

4) 无冲击、无震动；

5) 周围无腐蚀性介质；

6) 周围预留不小于 0.7 米的维修空间；

7) 电源要求：工作电压 380V±10%  50Hz 三相四线制；

标签：GCJ-100 光缆冲击试验机
