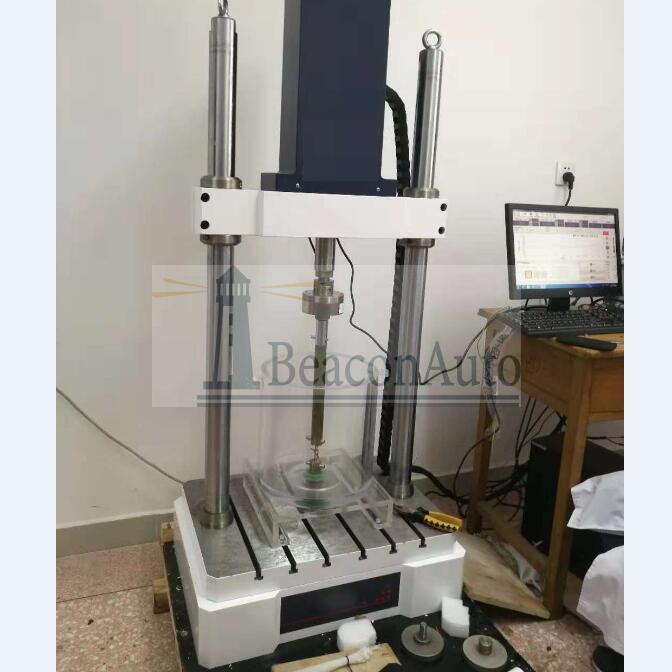

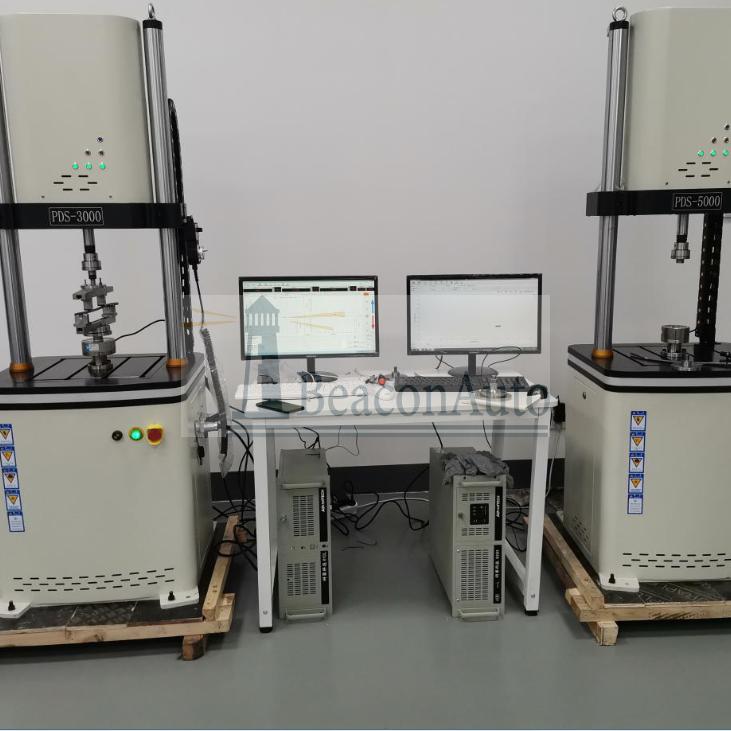

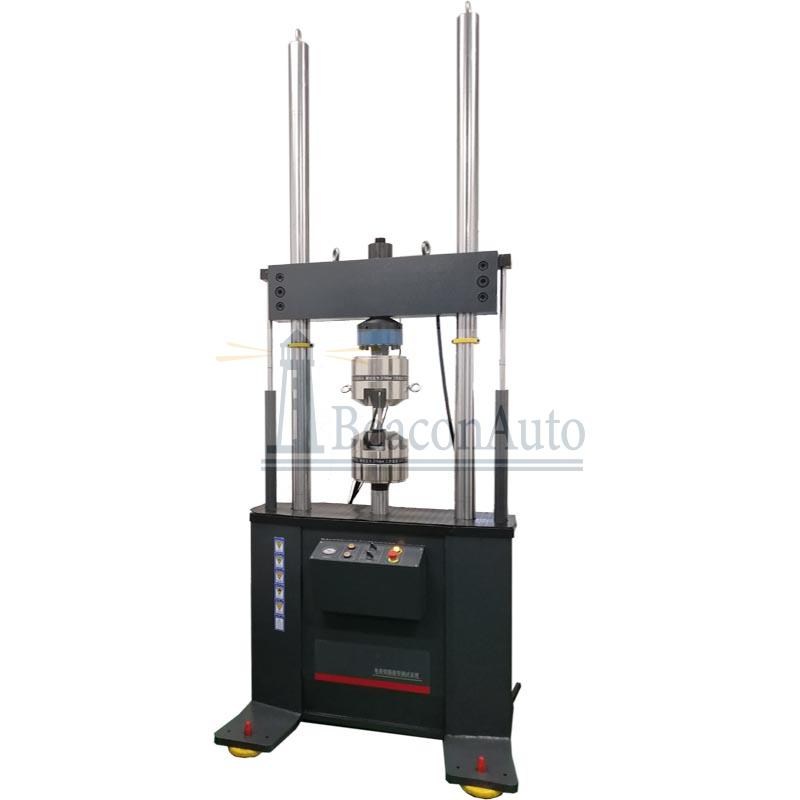

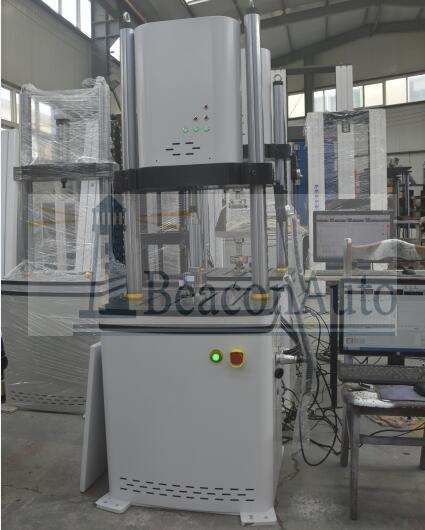

PDS3000运动医学植入物疲劳试验机

1.运动医学植入物疲劳试验机 系列产品简介：

PDS3000运动医学植入物疲劳试验机既能进行动态的高、低周疲劳试验、程序控制疲劳试验，也能进行静态的恒速率、恒应变、恒应力控制下的试验和各种常规的力学性能试验，还可进行断裂力学试验，也可以对广义范围上材料或构件的疲劳寿命、裂纹扩展、断裂韧性性能测试、实际试件的安全性评价、工况模拟等，因此有着其它任何种类的试验机所不能比拟的优势，是国际疲劳力学研究领域界ZUI推崇的材料试验设备。

由于该系统采用自适应无间隙的电动伺服作动器，频响速度快，噪音低，节能环保，非常适合企业和研究机构对小零部件的研究测试！

2.运动医学植入物疲劳试验机优势特点：

•无需油源的直线电机技术，保证洁净的测试环境

• 轴向通道采用Can总线式控制方式

• 高速直线作动器

• 独特的驱动器轴承系统，确保由于样品和夹具的偏移或是有侧向力情况下，加载链仍处于对中状态

• 适用于各种材料和元器件的动静态测试

• 高动态性能，频率zui大可达50 Hz

• ±3000N zui大动态轴向载荷

• 光学编码器用于精确的数字位移控制，及对试样的变形控制。

• 单相电源驱动，无需额外液压油源、冷却水、气动空气

• 基于业内先进控制方式的数字控制器

• 高刚度、精确对准的双立柱加载框架与位于横梁上的驱动器

• Dcell 先进载荷传感器技术，实现更快测试，减少惯性差

• 灵活多样的T型台底座，适用于装配各种规则/不规则的夹具和样品

• 仪器设计紧凑简洁 – 机架占地面积不到0.5 m²

方案描述：

  运动医学植入物疲劳试验机 参考标准：

GB/T13810-2007外科植入物用钛及钛合金加工材

YY/T 1832-2022 外科植入物 运动医学植入物 缝线拉伸试验方法

微机伺服动静态疲劳测试系统主要组成部分：

1．横梁电动调整装置，

2．进口伺服作动缸、日本松下驱动装置；

 3．数据采集控制系统：动静态伺服控制器和中文软件系统

   4．美国进口动态专用力传感器

独特的空间调整机构，传动部件内置于横梁内部，双丝杠调整，同步机构传动，保证横梁升降运转平稳，调整速度任意可调，接近试件时可放慢速度，调整就位后，机械增力机构锁紧，方便省力。

1．2伺服作动缸

作动缸置于工作台平面上。

zui大试验力：5000N。

作动器有效行程：+/-50mm(总行程100mm);

作动器自带日本（多沐川）高精度位移传感器，

作动器振幅极限位置设计缓冲区，避免运行失控产生损伤；

系统采用消隙装置，力值自动定心，减小侧向力，降低高频拉压试验时的冲击，改善试验波形

1．3传感器。

负荷传感器1：3000N，过载能力110%。置于作动活塞前端，带自锁紧螺母。

负荷传感器2:  500N,用于缝线等小力值试件测试

出厂前对传感器标定完毕。

1．4试验附具。

  1缝线静态拉伸夹具        1套 （缠绕式夹具，按标准）

  2缝线拉伸疲劳测试夹具    1套 （φ12双柱夹具，按标准）

  3 带袢钛板拉伸夹具       1套 （φ12双柱夹具，按标准）

  4 实验用水浴装置        1套  （含37度温控 ）

可根据用户要求设计制作。

提供接口图纸。

NO.3数据采集控制系统

伺服控制部分由全数字伺服控制器、工控计算机和软件以及附件等组成。

单通道全数字伺服控制器（含软件系统）做为系统控制器。D8008控制系统作为自主研发先进的试验系统用于本设备，可全面确保系统的先进性与可靠性。

3．1控制器主要配置组成：

可升级的D8008控制器主机站，（最多可升级到6个通道）

带两个传感器的信号调理单元（力、位移）

信号发生器单元

计算机工作站（主流品牌计算机,根据D8008控制器要求配置）

3．2 D8008主要技术指标。

控制单元：以任意采集信号进行全数字PIDF控制。闭环控制频率:5kHz；

频率范围：0.01-1000Hz，频率分辨率：0.001Hz；

控制波形：正弦波、三角波、方波、半正弦波、半三角波、半方波、斜波等；

控制方式：力、位移闭环控制，并可实现任意控制模式的平滑无扰切换；

系统具有传感器标定、清零等功能；

通过GPIB卡与计算机实现高速数据采集，数据传输最高速度8M/s；

3．3控制器主要功能介绍

D8008控制器配套有多种应用软件、套件可供选择。这些套件可满足各类试验需求。而且这些软件的设计具有一致性，用户可在很短的时间内掌握各种套件的使用；

控制器中的标定向导系统指导用户进行自动标定或更为详细地进行手工标定；

控制器采取了在动态试验控制与数据采集方面最先进的提高质量和精度的技术。如：自适应控制、自动回路波形设置及振幅控制等，充分保证试验与数据的准确度；

D8008控制器快速灵活的软件系统可满足广泛的试验要求。应用软件采用zui少的界面窗口实现所需全部工作的显示。所有数据、图形及数字等都可以与其他的Win程序进行交换，用户可创建个性化的报表；

控制器的高分辨率反馈取样及信号调节技术将数字式伺服控制器的数据质量提高到一个新的层次。全程不分档测量技术，保证了在整个传感器量程范围内都有精确的可重复的测量数据；

D8008控制器易于扩展，方便用户将来再次投入升级。并可随着用户试验需求的不断增长，增添新的控制通道，以保护用户的投资。

试验软件提供非常容易的方法来建立和运行简单的试验。自动生成试验步骤，实现试验过程的自动化控制；多种补偿技术能优化控制，甚zhi用于具有挑战性的试验和复杂的试验。

D8008控制器控制通道具有多种控制模式，并可实现控制模式的平滑无扰切换；同时具有无波动启动、自动调零、保存和恢复PID设置、保存和恢复测试文件、自动进行数据采集、试验过程中保护试样等功能；

3．4软件系统：

3 . 5 数据处理：

满足测试次数10^7预设判断

满足峰谷值R=0.1 的要求

多组测试自动生成F-N曲线

试验报告

试验报告应包含以下内容∶

试验样品的产品信息，包括产品名称、制造商、规格型号、批号等；

对于静态拉伸试验∶加载速度、试样标距、断裂强力；

c)  对于动态拉伸试验∶最大和最小载荷、加载频率、循环次数、打结方式、标距、伸长率、每个试样试验终止的原因以及在试验结束时的状态。

3．6 计算机、打印机。

21" LCD 显示器。

Pentium cpu 2.2GHz，8G内存。

1T以上硬盘，DVD-RW,101键盘。

Windows 10操作系统。

HP打印机。

三、运动医学植入物疲劳试验机 主要技术指标

zui大试验力：±3000N;

试验力示值精度：2%-100.%FS范围内，各点均为小于±1.0%;

试验力动态示值波动度：0.5%FS;

作动器zui大位移：±50mm;示值精度±0.5%FS;

主要试验波形：正弦波、方波、三角波、斜波等。

试验频率：0.01-20Hz;
