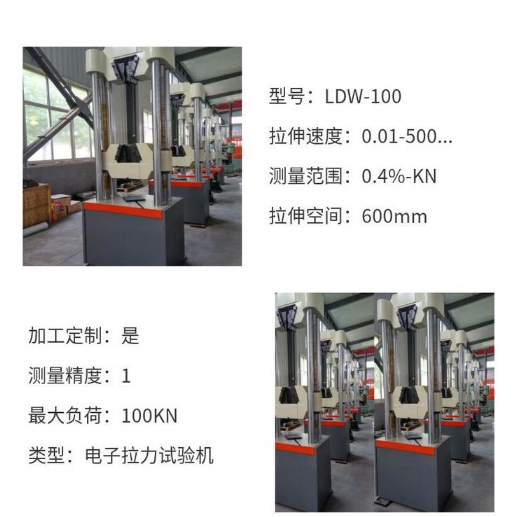

球环抗拉力试验机

球头环是用于连接绝缘悬垂片的铁质圆形装置。通常用于电力设施。

主要有圆形连接的Q型和螺栓平面连接的QP型。新款球头挂环拉力试验机报价

球环抗拉力试验机简介：

球环抗拉力试验机主要用于QP-7，Q-7 型 69kN；QP-10 型 98kN；QP-16 型 157kN；QP-20 型 196kN；QP-30 型 294kN的球头挂环的抗拉强度、拉伸强度、拉力性能、破坏荷重等力学性能试验。符合国家标准GB 2323 —85球头挂环的试验要求，本标准适用于架空电力线路和变电所联结悬式绝缘子串的球头挂环。

球环抗拉力试验机主要技术指标：

1 试验力kN                                      600

2、试验力测量范围kN                       50～600

3、试验力示值相对误差                           ≤示值的±1%

4、试验力分辨率                                     0.01kN

5、位移测量分辨力mm                                 0.01

6、变形测量精度mm                                    0.01

7 拉伸试验空间mm                                650

8 压缩空间mm                                    380

9、活塞行程mm                                        150

10、圆试样钳口夹持直径mm                          Φ13-Φ40

11、扁试样钳口夹持厚度mm                           0-15

12、扁试样*夹持宽度mm                            75

13、压盘尺寸mm                                     φ160mm

14、弯曲试验两点间*距离mm                       450

15、弯曲支滚宽度mm                                 120

16、弯曲支滚直径mm                                Φ30

17、活塞*移动速度mm/min                          50

18、夹紧方式                                       手动/自动加紧

19、外形尺寸mm                                 830×700×2100

20、测力柜外形尺mm                          1000×700×1400

21、重量                                                   3300kg
