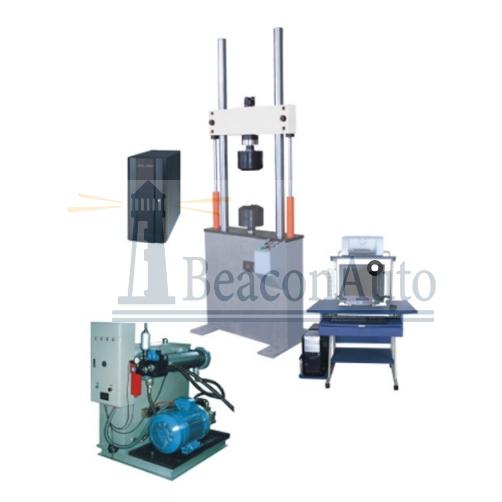

金属拉伸弯曲压缩疲劳试验机 波纹管往复疲劳试验机

产品介绍：

1、PJW系列微机控制金属拉伸弯曲压缩疲劳试验机 波纹管往复疲劳试验机 主要用于波纹管轴向疲劳寿命试验，由主机、控制器、轴向疲劳试验夹具、波纹管密封试验装置、压力控制阀、数据采集和控制系统、计算机软件等组成，采用双工位，达到预置次数自动停机；或当*个波纹管损坏时，自动保存该波纹管的寿命次数，继续运行试验，直至个损坏或达到疲劳次数自动停机，寿命次数自动保存。

2、应用于厂矿企业、质量监督、科研院所等行业，是一种操作简单、使用方便、的理想检测设备。

产品功能：金属波纹管往复疲劳试验机

1.    密封加压装置：将波纹管两端通过密封圈进行密封，一端装好夹具，用于固定在工作台上；另一端增加一个加压装置，带有压力控制阀、管路等，内部充压缩空气，达到规定的额定压力。

2.    轴向疲劳试验：将密封好的波纹管固定在工作台和横梁上，通过工作台的上下运动，带动波纹管进行拉伸、压缩疲劳试验。

3.    高度调整装置：上横梁的高度自由调整，以满足不同高度波纹管的要求，通过电机、皮带、丝杠等带动上横梁上下移动。

4.    自动停机功能：

1)    达到预置次数（波纹管未损坏），自动停机；

2)    个波纹管损坏，保存当前疲劳次数，第2个波纹管继续试验，当第2个达到预置次数或损坏时，自动停机，并保存疲劳次数；

3)    当某一个波纹管压力泄露达不到规定压力时，自动停机，并保存疲劳次数。

金属拉伸弯曲压缩疲劳试验机技术参数：

1.    zui大试验力：5kN；

2.    波纹管内径：Ф45mm；

3.    波纹管外径：Ф61mm；

4.    波纹管zui大外径：≤Ф100mm；

5.    波纹管高度：100mm；

6.    试验频率：≥100次/分；

7.    弹簧振幅：±50mm；

8.    内部空气压力：05MPa；

9.    计数容量： 107 次；

10.    电源：三相四线制380V 50Hz

金属拉伸弯曲压缩疲劳试验机产品配置：

1.    主机                                       1台

2.    波纹管密封装置                          1套

3.    调压阀、管路、压力表等（不含气源）        1套

4.    励磁电机                                    1台

5.    电机驱动器                                    1套

6.    步进电机、带轮皮带等（调整高度）        1套

7.    位移编码器                                    1只

8.    程控放大器                                    1套

9.    联想计算机                                    1套

10.    HP A4彩喷打印机                            1台

11.    疲劳机控制软件                            1套

12.    防护罩                                        1套

13.    备份光盘                                    1张

14.    技术资料                                    1份

标签：金属拉伸弯曲压缩疲劳试验机 波纹管往复疲劳试验机
