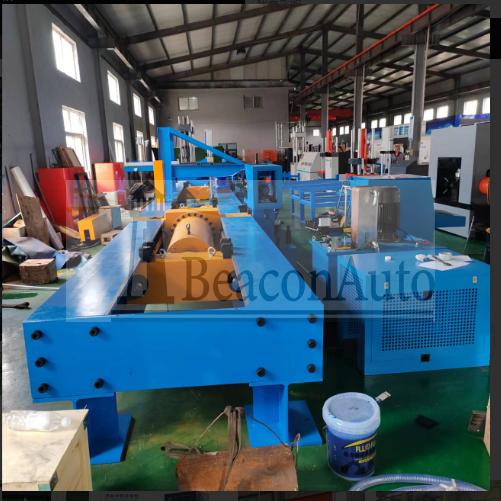

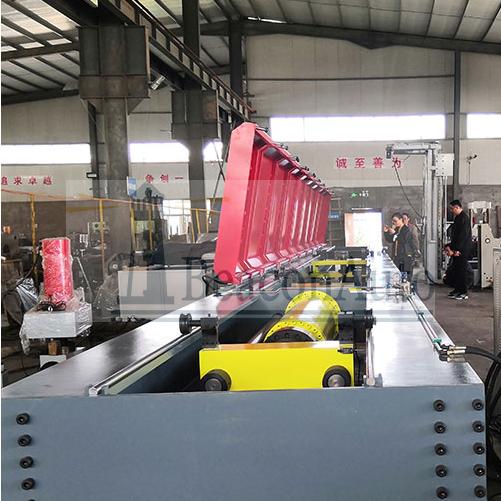

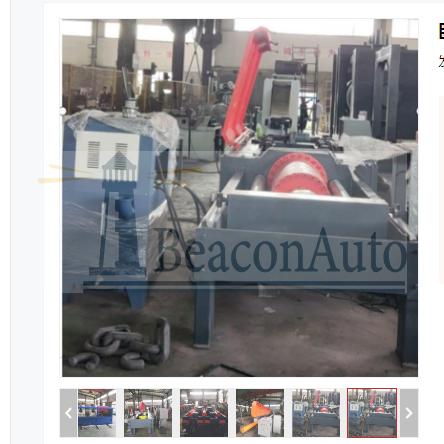

风电螺栓杆卧式拉力试验机

风电螺栓卧式拉力试验机

产品型号:WDW-2000W

产品简介:

WDW-2000W风电螺栓杆卧式拉力试验机高强螺栓检测仪器是根据国家2006新标准研制出的目前精度高、功能全、外观设计优良、结构设计合理的一种多功能高强度螺栓检测仪器。它既能检测高强度大六角螺栓原始预拉力、平均预拉力、平均扭矩、扭矩系数、标准偏差;又能检测扭剪型高强螺栓的预拉力(扭剪型电动扳手需另购),它同时还具有科学固定滑移板的功能。它还具有设置、检测、标定、检定、查询、时间设定、数显峰值保持、卸载和上下限红绿灯显示、报警提示及自动计算并打印原始数据及检测结果等功能。

风电螺栓卧式拉力试验机观设计整齐美观、支撑钢体为整体锻造、经加工中心*作量精密加工而成。表面光滑无焊缝、无螺帽裸露、外表面全部采用喷塑烤漆处理。是目前我国高强度螺栓生产企业、工程质量检测机构、钢结构施工单位、工程监理机构、高速铁路、桥梁电力、以及大专院校等科研机构受欢迎的一种低投入高回报的高强螺栓检测仪器。

9卧式拉力试验机 风电螺栓杆 电液伺服风电锚栓抗拉检测仪1.png

风电螺栓卧式拉力试验机技术规格:

1. zui大试验力:2000kN

2. 试验测量范围:2-100.%FS

3. 拉伸试验zui大间距(不含活塞行程):2800mm

4. 拉伸调整范围:500-2500(调整步距为500mm);;

5. 活塞行程:200mm;

6. 位移(变形)测量:采用拉线光电编码器进行传移测量,位移分辨率最小可达0.01mm,

7. 螺杆zui大直径(mm):58;可根据具体式样设计

8. 油缸加载速度(mm/s):拉伸速度100mm/min;

9. 油缸zui大空栽、复位速度(mm/s):空载\复位速度80mm/min ;

10. 控制方式和数据处理:计算机伺服系统及数据(试验力、位移、变形)图形采集处理等。

11. 可显示多种试验曲线:试验力(应力)-时间、试验力(应力)-位移(变形)等,具有试验力、位移(变形)、时间及试验曲线动态显示等功能。

12. 可手动自动切换(通过外部脚踏开关控制实验开始,实验数据自动记录。拉到设定力值,自动保持,自动卸载,自动返回到初始位置,)

风电螺栓卧式拉力试验机主机系统:

1.2000kN单出杆双作用低摩擦伺服缸      1  条

  采用进口密封件密封,密封可靠、使用平稳,确保液压缸的使用寿命

2.前后油缸座                                1

3.电动移动横梁                               1套

4.前后                                 1套

5.螺杆拉伸工装                               1套

6.主机框架(采用钢板焊接结构)

   7.防破断压缩球头附具

   8、电线电缆

控制系统(包括通用控制软件和接口系统)

 1. 全数字多通道控制器                                   一套

2. 测控软件  (定制版,可实现自动控制,方便大批量试验)               一套

3. 高精度负荷传感器  (柱式)

4. 位移传感器5000线拉线式光电编码器)                 一只

产品配置:一套(包括分油模块,液压油冷却装置

1.一体化电气操作                                 一套

2.电线电缆、辅助装置等;                             一套

3.螺杆拉伸专用工装                                   一套。

相关产品:矿用三环链卧式拉力试验机 载重车轮径向载荷疲劳试验机 弹性铁垫板静刚度试验机 风电螺栓拉力试验机 汽车前后桥疲劳试验机 橡胶支座疲劳试验机

更多液伺服风电螺栓卧式拉力试验机资料请联系我们。
