钢丝绳拉断伸长率试验机

钢丝绳拉断伸长率试验机

产品型号WAW-300K

产品用途:钢丝绳拉断伸长率试验机按照《GB/TT2611-2007试验机通用技术要求》、《JJF1246-2010制造计量器具许可考核通用规范》、《JJF1103-2003*试验机计算机数据采集系统评定》、《JJG1063—2010电液伺服*试验机检定规程》、《GB/T16491-2008电子式*试验机》、《JJG 475-2008 电子式*试验机检定规程》、《GB/T16826-2008电液伺服*试验机》要求,公司生产的微机控制电子*试验机、液压式*试验机系列产品,在行业中 通过【国家钢铁材料测试中心】 组的评定,整机性能亦得到了 组的高度评价与肯定。

钢丝绳拉断伸长率试验机产品特点

1.主机采用流线型外观造型设计,各部件设计强度分布合理,整体组美观、大方;

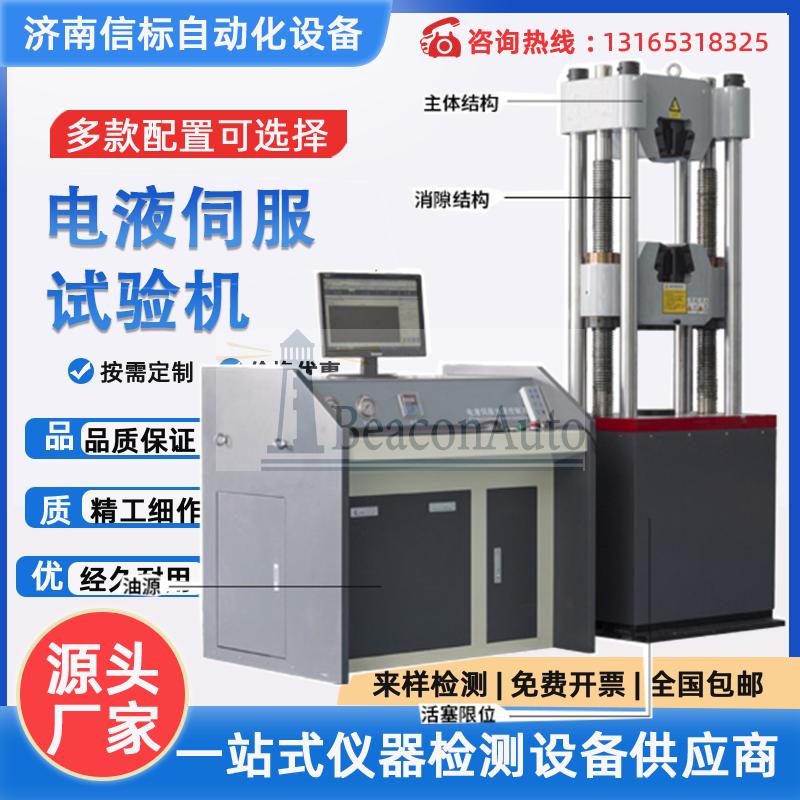

2.钢丝绳*材料试验机主机采用油缸下置式结构,主机高度低,试验空间布置合理,符合人体工程学原理;

3.工作台与上横梁采用四立柱双丝杠结构构成高刚度试验空间;

4.丝杠与底座之间采用螺母压紧式可调连接结构,方便安装调试(Z利技术:可应用于试验机上的导向丝杠一体化底座)

5.丝杠拉伸螺母与丝杠之间装有消隙机构,使拉伸螺母与丝杠始终紧密结合,保证了试验加载的连续性。(Z利技术:导向丝杠消除间隙装置)

6.上下夹头中心线与试验机拉力轴线同轴度为8%(大大优于国标小于12%的要求);

7.钳口卡板与横梁之间相对滑动部分之间设置耐磨衬板,方便长期使用后的维修更换;

8.钳口卡板与钳口之间采用燕尾连接型式,定位 可靠;

9.试样的夹紧为液压驱动。上、下横梁设置内置式夹紧小油缸,比外置式夹紧油缸安全、可靠、寿命长、不渗油、外形美观。

10.试样夹紧力随试验力增大而增加,试样夹持牢靠;

11.便携式无线遥控盒创造性地集成多项功能,可以直接控制电源开启与关闭、油泵开启与关闭,控制试验空间调整时下横梁的上升与下降,控制上下钳口的夹紧与松开,使用操作非常方便;而且大大简化了强电配置,减少了分立电气元件的使用,从而有效降低电气故障率;

12.液压系统采用伺服闭环控制,配置高响应性的进口伺服阀,换向阀、顺序阀等均采用进口元件阀芯,反应快、灵敏度高,具有跟踪性、随动性、可调性等功能特点,能够实现全自动 控制,是目前试验机中技术先进、质量上等、配置高档的液压伺服系统;

13.液压系统设计充分考虑了节能、可靠、安全和环保。采用压差式节流调速伺服随动系统,系统工作压力随着负载的变化自动调整,减少系统发热,节省能源。各部件均采用符合环保要求的元件;

14.进口内啮合高压齿轮泵与电机直连式结构,结构紧凑,运行平稳,噪音低于70dB;

15.主机中采用的高精度轮辐式负荷传感器,综合精度高,灵敏度高,重复性好。通过随机标定后试验中不受外力影响,可保证试验过程和参数的准确性。拉伸、压缩等试验传感器受力方向一致。标定、校准简单、方便;

16.选用质量上等的高压软管和接头体,确保无泄露现象的发生;

17.试验机配置高性能智能化全数字控制器,采用全数字PID调节,配以独立式伺服放大器、测控软件及数据采集和处理软件,可实现等速率试验力、等速率油缸位移、等速率应变等多种闭环控制模式,并可实现不同控制模式的平滑切换;

18.测控系统配置多功能试验软件包,采用VXDs高速数据采集技术,实现多通道数据的高速采集;可按不同试验方法要求分析处理试验结果,具备人机交互编程控制功能,方便添加新的试验标准;具有强大的图形操作功能,可实时显示绘制试验曲线和显示试验数据,具有曲线缩放、图形放大、截取功能,光标跟随显示功能。具有完整的试验曲线、试验数据的储存功能;具有单件试验报表输出和批量试验报表输出打印功能;

19.具有网络接口,可实现数据联网和远程控制功能;

20.安全保护装置:具有试验力过载、超设定、断电、活塞到达极限位置等保护功能。


钢丝绳拉断伸长率试验机技术指标

1、 试验力:300kN;

2、 准确度等级:优于1级;

3、 负荷测量范围:0.2%— FS;

4、 试验力示值允许误差极限:示值的±1%以内;

5、 试验力示值分辨率:试验力的1/±200000;

6、 采样频率:400次/秒;

7、 变形测量范围:0.2%— FS;

8、 变形示值误差极限:示值的±0.50%以内;

9、 变形分辨力:变形的1/8000

10、 位移示值误差极限:示值的±0.5%以内;

11、 位移分辨力:0.0015mm

12、 位移速度调节范围:10-100mm/min

13、 位移速率控制精度:设定值的±1.0%以内;

14、 有效试验宽度:450mm(前后不受限)

15、 有效拉伸空间距离:1000mm(不安装测试夹具时)

16、 主机外型尺寸(长×宽×高):1110×760×2300(mm)

17、 使用电源:三相380V 50Hz 4kW;

18、 机台重量:约1700kg;

钢丝绳拉断伸长率试验机技术参数:

1分辨率:0.01

2测量精度:1级

3加工定制:

4电源电压:380V

5规格:WAW-300K

6重量:3000kg

7测量范围:0-300kn

8外形尺寸:2100*1200*850mm

选购仪器注意事项:

1、选购时要注重厂家的实力。本公司所有产品均质保两年,专业代加工合作。

2、选购时要注重设备的售后服务,好多客户都说买的时候机器价格倒是挺便宜,但是买回来之后机器出来问题找不到售后人员来处理,这严重耽误了您的使用,得不偿失。

更多矿用钢丝绳拉力试验机 钢丝绳拉断伸长率试验机资料请联系我们。
