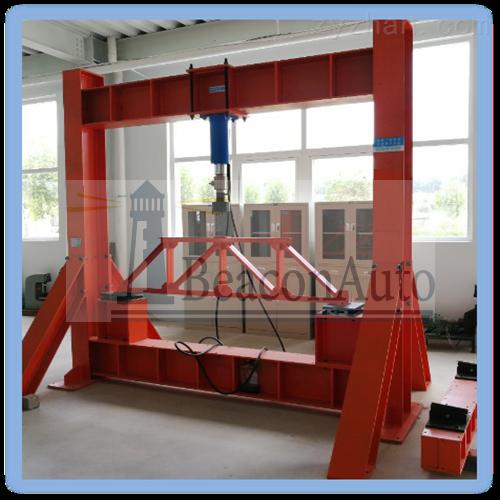

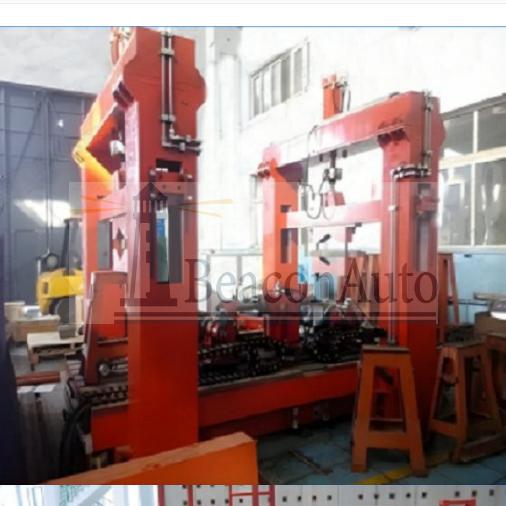

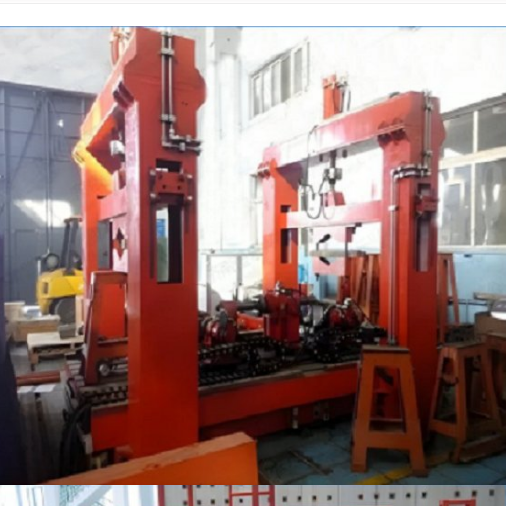

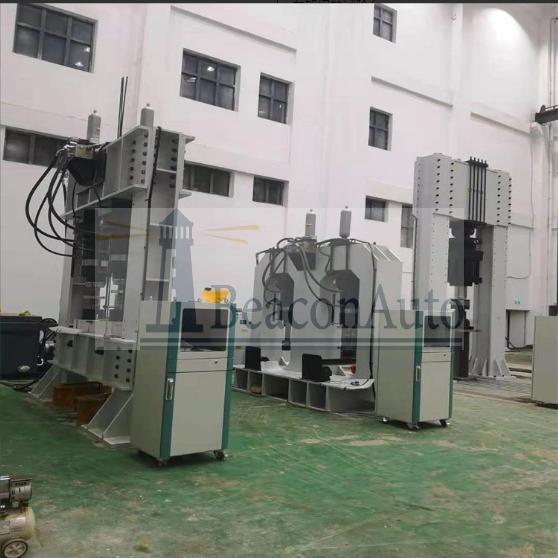

SDW-E2050微机控制双通道压扭试验机

一、产品简介：

SDW-E100微机控制双通道压扭试验机是专门针对高等院校、科研院所而设计的新一代微机控制测控系统。计算机系统通过全数字控制器，经两路调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，及加载头的扭转完成试样的拉伸、扭转、压缩扭转等多种测试组合要求，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。

该系统最核心的地方两路传感器及加载系统相互耦合，测试过程中互不影响。

二、微机控制双通道压扭试验机 主要技术指标：

1. zui大试验力: 20kN

3. 试验力测量范围: 0.2%--100.%。

4. 试验力示值精度:优于示值±0.5%

5. 试验力分辨力:1/500000(全程不分档或等效6档)

5. 横梁位移测量精度:分辨率高于0.001mm

6. 角度测量精度: 0.02度

7. 试验速度范围:0.001—500mm/min,无级调速

8. 速度控制精度:±1%(0.01~10mm/min);

9. 恒力、恒变形、恒位移控制范围:   0.2%-100.%FS

10．恒力、恒变形、恒位移控制精度:

             设定值<10%FS时,设定值的±1.0%以内

             设定值≥10%FS时,设定值的±0.1%以内

        11.zui大扭矩：500N·m；

        12.试验扭矩示值相对误差：1级（±1%）

       13.试验扭矩重复性相对示值误差：≤1%

14.扭矩分辨力：0.01N.m

15.扭转角测量范围：无限制

16.最小读数值：0.1°

17.扭转角测量相对误差：±1.0%

18.扭转速度：0.1～360°/min   任意设定

19扭转速度相对误差：设定值的±1.0%以内

20扭转方向：正转 反转

21. 试验空间(可定制):  A.拉伸空间:900mm   B.压缩空间:1000mm   C.宽度:500mm

22. 夹具形式: 按试样

23. 整机电源:单相,220V±10%,50Hz，功率：3kW

24. 工作环境:室温—35℃,相对湿度不超过80%

25 主机尺寸:960mm×550mm×2050mm

26 重量:580 kg

三、方案描述

1． 主机

1.1主机采用高钢度框架结构，强度高、变形小；

1.2 采用进口高精度滚珠丝杠，传动高效平稳；

1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；

1.4 采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可达1:100000；

1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；

1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。

1.7NMRV高精度减速机，零背隙保证正反转没有间隙

1.8防耦合反力架，保证压缩和扭转时两路传感器互不影响。

四、微机控制双通道压扭试验机 系统基本配置

1． 试验机主机  (门式框架结构，)

1.1 交流伺服电机及伺服驱动器

1.2 高精度负荷传感器

1.3高精度扭矩传感器

1.4精密滚珠丝杠副

1.5精密减速机

1.6减速系统（圆弧齿同步带传动）

2．双通道程控放大器（分辨力1/500000）

3． Winwdw专用控制软件

4.  光电编码器

5．附具：按客户定制

6．HP品牌计算机

7．惠普A4喷墨打印机

8．技术资料：使用说明书、软件使用手册、合格证、装箱单
