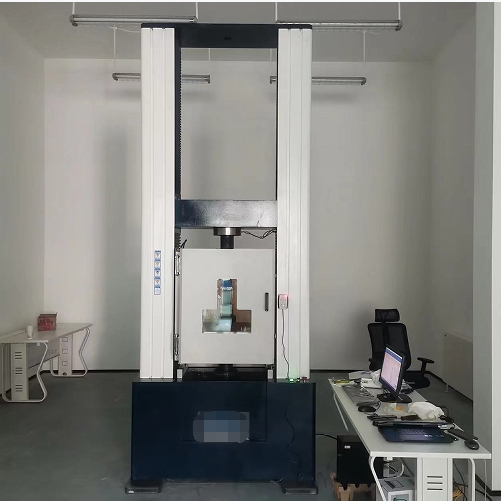

WDW-1000微机控制电子式万能试验机
微机控制电子式万能试验机 适用标准:
GB/T 2611-2007 《试验机 通用技术要求》
JB/T 7406.1-1994 《试验机术语 材料试验机》
GB/T 16491-2008 《电子式万能试验机》
GB/T 16825.1-2008 《静力单轴试验机的检验 第1部分:拉力和(或) 压力试验机测力系统的检验与校准》
GB/T 22066-2008 《静力单轴试验机计算机数据采集系统的评定》
JJG 139-1999 《拉力、压力和万能材料试验机》
JB/T 6146-2007 《引伸计技术条件》
JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》
GB/T 228.1-2010 《金属材料 拉伸试验 第1部分:室温试验方法》
GB/T 7314-2005 《金属材料 室温压缩试验方法》
GB/T 232-2010 《金属材料 弯曲试验方法》
其它非金属测试标准
微机控制电子式万能试验机 主要技术参数:
(一)主机参数:
立柱数:6柱(4立柱2丝杠);
最大拉伸空间(mm):900;
最大压缩空间(mm):1700;
移动横梁最大行程(mm):1900;
试验宽度(mm):800;
横梁调整最大速度(mm/min):200;
工作台尺寸(mm)长×宽:800×400;
(二)测量参数:
最大试验力(kN):1000;
试验机级别:0.5级;
试验力测量范围:0.4%~100%F.S(最大负荷);
试验力测量精度:优于示值的±0.5%;
试验力分辨力:满量程的1/300000(全量程只有一个分辨力,不分档);
位移测量准确度:±0.5%;
位移分辨力:0.4μm;
位移示值误差:示值的±0.5%以内;
变形分辨力:0.001mm;
变形示值相对误差:±0.5%以内;
(三)控制参数:
应力控制速率范围:0.005~5%FS/s;
应力控制速率精度:速率<0.05%FS/s时,为设定值的±2%以内,速率≥0.05%FS/s时,为设定值的±0.5%以内;
应变控制速率范围:0.005~5%FS/s;
应变控制速率精度:速率<0.05%FS/s时,为设定值的±2%以内,速率≥0.05%FS/s时,为设定值的±0.5%以内;
位移控制速率范围:0.001~200mm/min;
位移控制速率精度:速率<0.5mm/min时,为设定值的±1%以内,速率≥0.5mm/min时,为设定值的±0.2%以内;
(四)整机参数:
主机尺寸(mm):1450×1300×2700;
主机重量(kg):4500;
功率(kW):20;
供电电源:三相,380V;
使用环境:无震动、无粉尘;室温(15-25℃);湿度<70%;周围无振动,无腐蚀性介质,无强磁场干扰;电源电压波动不超过额定电压的10%。
试验附具:
微机控制电子式万能试验机具有宽广的应用范围,既可以用于金属材料和部件的测试,也可用于各种非金属材料和成品的测试。不同的试验需要采用不同的夹持方式,因此,我们根据各种试验材料的特性设计了品种齐全的专用试验附具,用户在选购试验机时,一定要根据测试材料、测试项目、标准要求,来选择相应的专用试验附具。
微机控制电子式万能试验机 部件与配置:
(一)标准主机部分
项 目 | WDW-1000 |
上横梁 | 1套(45#厚板精加工) |
移动横梁 | 1套(45#厚板精加工) |
工作台 | 1套(45#厚板精加工) |
高精度滚珠丝杠副 | 2套 |
立柱 | 2-4根 |
交流伺服电机和控制器 | 1套(安川) |
减速机系统 | 1套 |
同步带 | 1套(宁波伏龙) |
(二)测量显示与控制系统
项 目 | WDW-1000 |
高精度负荷传感器 | 1000KN 1只(0.5级,美国世铨)
|
电子引伸计 | 1只(标距50mm,变形范围10mm,北钢院) |
控制器 | 1套 |
测控软件 | 1套 |
计算机 | 1台(主流配置,HP品牌) |
打印机 | 1台(A4喷墨打印机,惠普品牌) |
(三)标准配置试验附具
楔形夹具体:1套(自动夹紧);
拉伸圆钳口:Φ14-Φ20、Φ20-Φ26,Φ26-Φ32,Φ32-Φ42;
拉伸平钳口:0-7、7-14、14-21、21-30;
压缩附具直径:Φ120;
(四)其他配置附具(用户选配,须另外购置)
◆ 高温炉固定架:2套
◆ 水循环:1套
◆ 高温炉和温控仪;2套
(五)随机资料
项 目 | WDW-1000 |
装箱清单 | 1份 |
保修证书 | 1份 |
出厂检定合格证书 | 1份 |
试验机使用说明书 | 1份 |
软件使用说明书 | 1份 |
软件备份光盘 | 1张 |
计算机及打印机原配的随机资料 | 1套 |
传感器、引伸计、电机、油泵、减速机等原配的随机资料 | 若干份 |
可扩展机型(扩展功能):
通过加大试验空间,加大立柱间距,加大工作台,加装专用附具等,可做大型部件、构件、包装件、特殊试样等的试验。加装高低温炉和附具,可做材料的高低温拉伸试验。
售后服务:
◆ 我公司对产品提供一年免费保修服务和终生维修服务。
◆ 我公司实行用户档案电脑化管理,所有产品调试、维修、配件更换、故障投诉等情况均持续记录在用户档案中,对产品运行状况动态化监测管理;
◆ 售后服务人员每年会不定期电话回访或上门走访客户,了解产品使用状况和检查设备的运行情况,并指导对设备进行维护和保养;
◆ 接到用户的故障电话后,4-8小时判断故障原因并提出解决方案,24-72小时内到达用户现场,排除故障;
◆ 保修期内,因维修不及时,而导致设备无法正常使用时,其保修时间随停机时间的长短而相应延长;
